KONTROL OTOMATIS KECEPATAN EXHAUST FAN BERDASAR SUHU DAN KADAR KARBON DIOKSIDA DALAM RUANGAN

Kontrol Otomatis Kecepatan Exhaust Fan Berdasar Suhu dan Kadar Karbon Dioksida Dalam Ruangan

Menurut International Institute of Occupational Safety and Health (NIOSH), penyebab timbul- nya masalah kualitas udara dalam ruangan pada umumnya disebabkan oleh beberapa hal yaitu kurangnya ventilasi udara (52%), adanya sumber kontaminan di dalam ruangan (16%), kontaminan dari luar ruangan (10%), mikroba (5%), bahan material bangunan (4%), dan lain-lain (13%) ( Depkes RI, 2005). Sesuai PMK No. 1077 Tahun 2011 tentang pedoman penye- hatan udara dalam ruangan disebutkan bahwa standar suhu yang dipersyaratkan adalah 18°C - 30°C dan kadar maksimal CO2 adalah 1000 ppm.

Oleh karena itu, project membuat sistem “Kontrol Otomatis Kecepatan Exhaust Fan Berdasar Suhu dan Kadar Karbon Dioksida Dalam Ruangan“ untuk kualitas udara dan suhu dalam ruang dapat dicapai dan diper- tahankan dengan baik. Sistem ini memakai dua sensor untuk mendeteksi suhu dan gas sebagai nilai input untuk mengotrol kecepat- an keluaran exhaust fan. Jenis sensor yang digunakan adalah sensor DHT11 dan MQ – 135 dan menggunakan fuzzy logic.

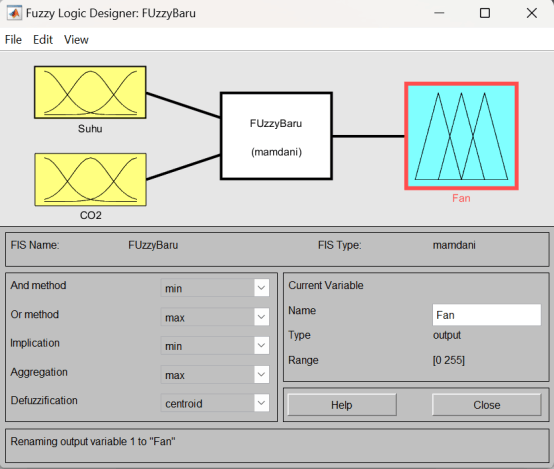

Desain membership function untuk Fuzzy Logic yang digunakan

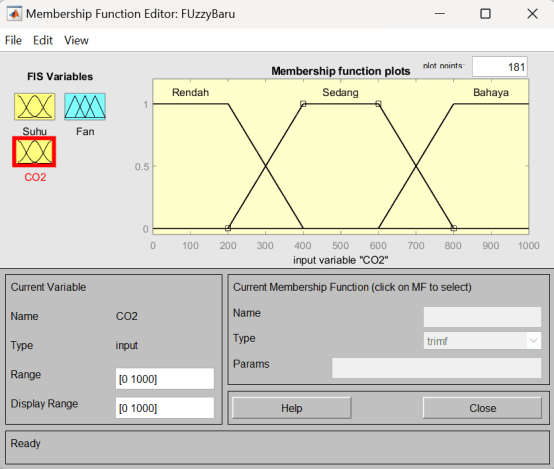

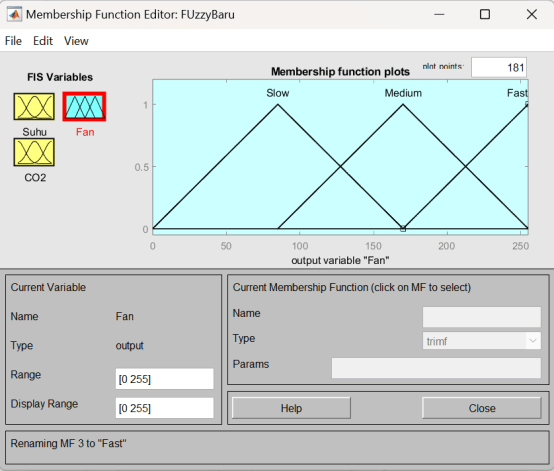

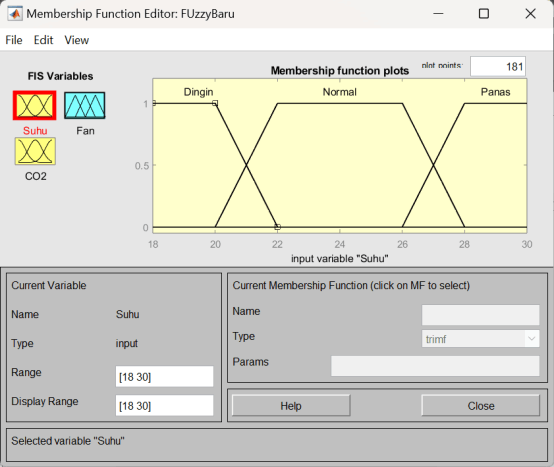

Desain terdiri dari 2 masukan dari 2 sensor yang digunakan dengan 1 keluaran untuk kecepatan fan. Untuk suhu diatur ke dalam 3 kondisi yaitu dingin (18-20-22 C), normal (20-22-26-28 C), dan panas (26-28-30 C) dengan kurva trapesium. Sedang kan untuk CO2 diatur juga menjadi 3 kondisi yaitu rendah (0-200-400 ppm), sedang (200-400-600-800 ppm), dan bahaya (600-800-1000 ppm) dengan kurva trapesium. Dalam output yang berupa kecepatan fan, diatur kedalam 3 kondisi yaitu slow (0-80-160 rpm), medium (80-160-250 rpm), dan fast (160-250 rpm) dengan kurva segitiga.

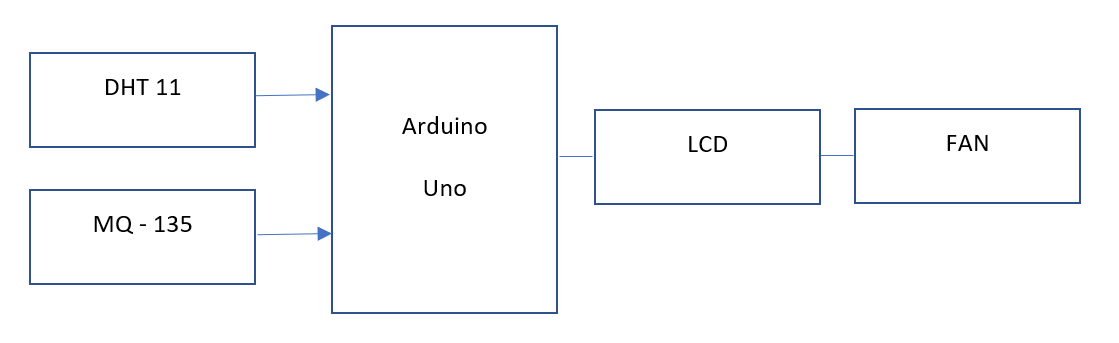

Keterangan:
1. Sensor DHT 11 berfungsi untuk membaca suhu udara ruangan.
2. Sensor MQ-135 berfungsi untuk mendeteksi kandungan udara dalam ruangan.
3. Arduino sebagai penerima data sensor dan mengirim output PWM ke IRFZ44N.
4. IRFZ44N berfungsi untuk mengatur kecepatan putar kipas fan.
5. Kipas fan mengeluarkan udara dalam ruangan.

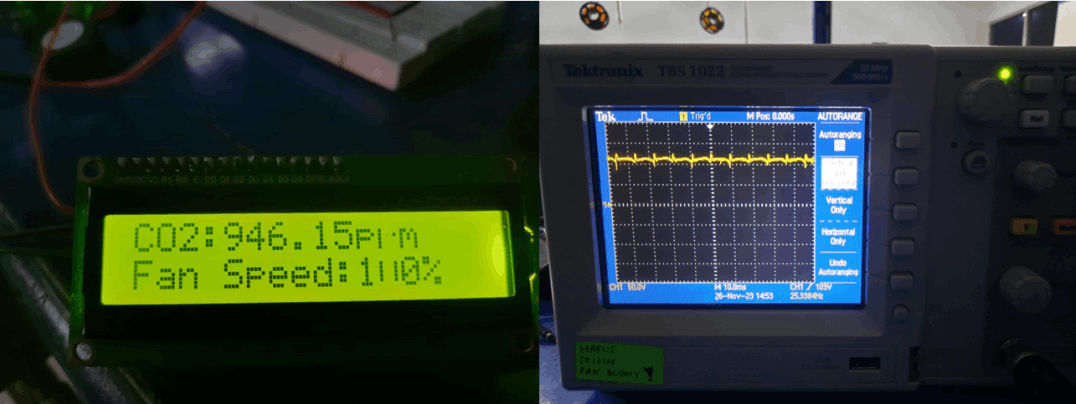

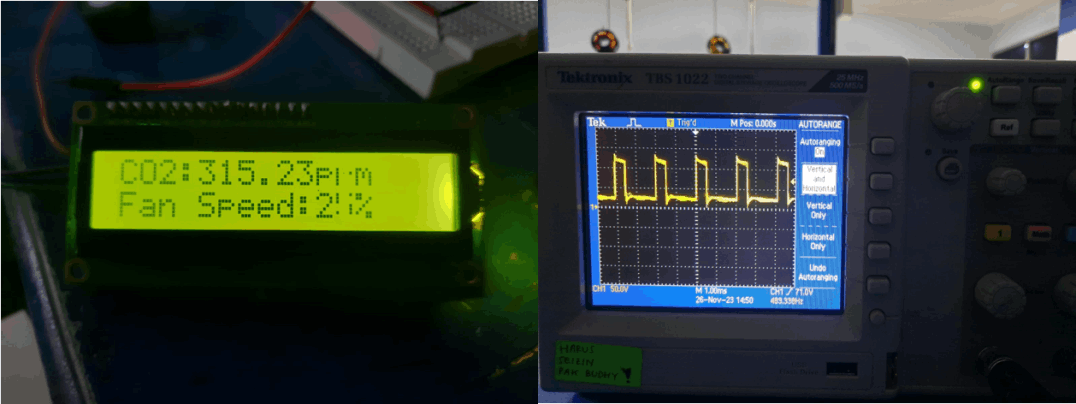

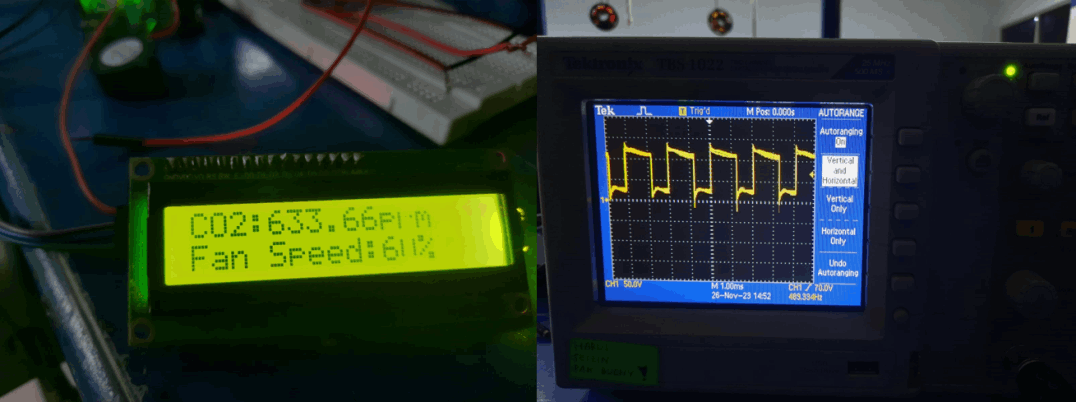

Berikut adalah dokumentasi hasil uji coba yang telah dilakukan :
